鋁單板噴涂工藝是鋁單板加工過程中的重要環(huán)節(jié)，它直接關(guān)系到鋁單板成品的外觀質(zhì)量、耐候性、耐腐蝕性等性能。以下是對(duì)鋁單板噴涂工藝的大揭秘：

一、噴涂工藝概述

鋁單板噴涂工藝主要分為幾種常見的噴涂方式，包括靜電粉末噴涂、聚酯漆噴涂、氟碳漆噴涂等。每種噴涂方式都有其的優(yōu)勢(shì)和適用場(chǎng)景。

二、主要噴涂工藝介紹

1. 靜電粉末噴涂
   • 主要成分：聚氨酯、環(huán)氧樹脂等。
   • 特點(diǎn)：噴涂施工簡(jiǎn)單，抗沖擊，耐摩擦，防腐蝕性較好。但怕太陽紫外線照射，長(zhǎng)期暴露在陽光下會(huì)自然褪色，一般使用三五年就會(huì)出現(xiàn)明顯的色差。

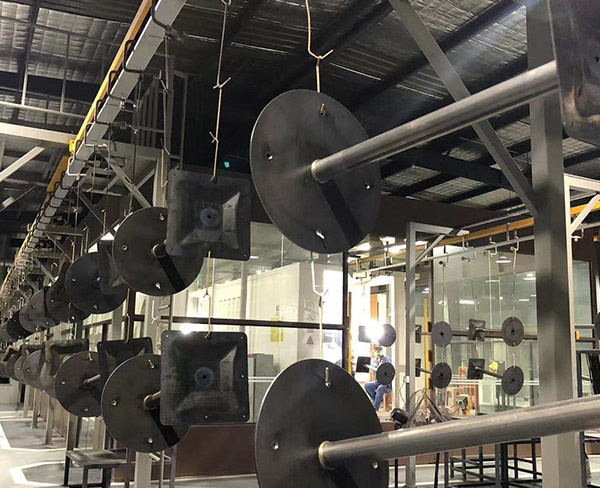

   • 工藝流程：工件前處理（去油去污及化學(xué)處理）→靜電粉末噴涂→固化處理。
2. 聚酯漆噴涂
   • 主要成分：聚酯樹脂。
   • 特點(diǎn)：含固高、硬度好、色澤靚麗、耐腐蝕性強(qiáng)。但耐候性較弱，抗陽光紫外線性能不強(qiáng)。
   • 工藝流程：與靜電粉末噴涂類似，但使用的涂料和固化條件可能有所不同。
3. 氟碳漆噴涂
   • 主要成分：聚偏二氟乙烯樹脂（PVDF）。
   • 特點(diǎn)：耐磨性和抗沖擊性強(qiáng)，在惡劣氣候環(huán)境下具有抗褪色、抗紫外線強(qiáng)的特點(diǎn)，因此被廣泛用于室外幕墻。
   • 工藝流程：
     • 底漆：提高涂層抗?jié)B透能力，增強(qiáng)對(duì)底材的保護(hù)，穩(wěn)定金屬表面層，加強(qiáng)面漆與金屬表面的附著力。底漆厚度一般為5-10微米。
     • 面漆：提供基材所需要的裝飾顏色，使基材外觀達(dá)到設(shè)計(jì)要求，并保護(hù)金屬表面不受外界環(huán)境侵蝕。面漆厚度一般為23-30微米。
     • 罩光漆：增加涂層抗外界侵蝕能力，保護(hù)面漆涂層，增加面漆色彩的金屬光澤。罩光漆厚度一般為5-10微米。
     • 固化處理：將鋁材放入固化爐中進(jìn)行高溫固化，溫度一般在180℃-250℃之間，固化時(shí)間為15-25分鐘。

三、噴涂工藝中的關(guān)鍵步驟

1. 工件前處理：為提高油漆涂層和金屬表面之間的附著力、抗氧化能力，延長(zhǎng)漆膜的使用年限，工件表面需經(jīng)過去油去污及化學(xué)處理，以產(chǎn)生鉻化膜。
2. 多層噴涂：通過底漆、面漆、罩光漆等多層噴涂，形成致密的涂層結(jié)構(gòu)，提高鋁單板的裝飾性和保護(hù)性能。
3. 固化處理：通過高溫固化，使涂層與鋁單板基材緊密結(jié)合，提高涂層的硬度和耐久性。

四、噴涂工藝中的常見問題及解決方案

在鋁單板噴涂過程中，可能會(huì)遇到針孔、起泡、發(fā)白、咬底等常見問題。這些問題大多與板材表面處理、涂料配比、施工環(huán)境等因素有關(guān)。解決方案包括打磨平整板材、控制涂料粘度、保持施工環(huán)境清潔干燥等。

綜上所述，鋁單板噴涂工藝是一個(gè)復(fù)雜而精細(xì)的過程，需要嚴(yán)格控制各個(gè)環(huán)節(jié)的質(zhì)量，以確保終產(chǎn)品的性能和質(zhì)量。
